凱聚達EDI模塊的內部結構圖涉及多個關鍵組件，這些組件共同協作以實現高效的除鹽過程。以下是凱聚達EDI模塊內部結構的一個簡要概述，并盡可能以清晰、分點的方式表示：

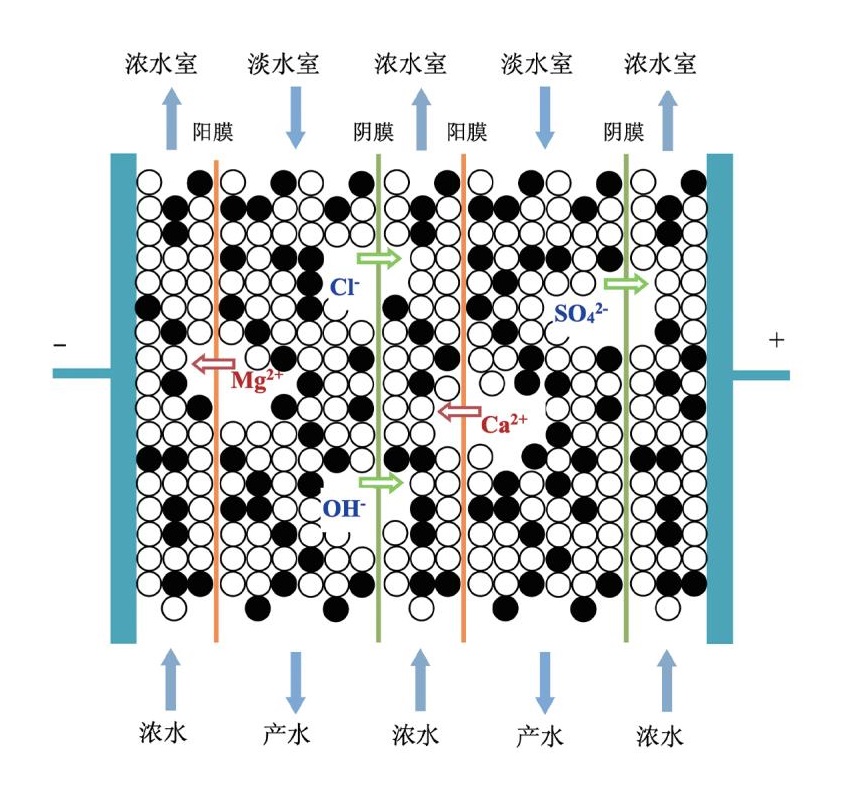

淡水室：
淡水室是EDI模塊的核心部分，其中填充有離子交換樹脂。這些樹脂位于陰、陽離子交換膜之間，形成淡水單元。離子交換樹脂通過離子置換過程去除水中的溶解離子，從而產生淡水。
濃水室：
濃水室位于相鄰淡水單元的陰陽離子交換膜之間，也填充有樹脂。在除鹽過程中，被樹脂吸附的離子會集中到濃水室，從而使?jié)馑业碾x子濃度增加。
極水室：
極水室位于電極板與相鄰離子交換膜之間，每個EDI模塊有兩個極水室（正、負）。在電場的作用下，水分子在極水室被分解成氫離子（H+）和氫氧根離子（OH-），這些離子有助于離子交換樹脂的再生。

其他組件：

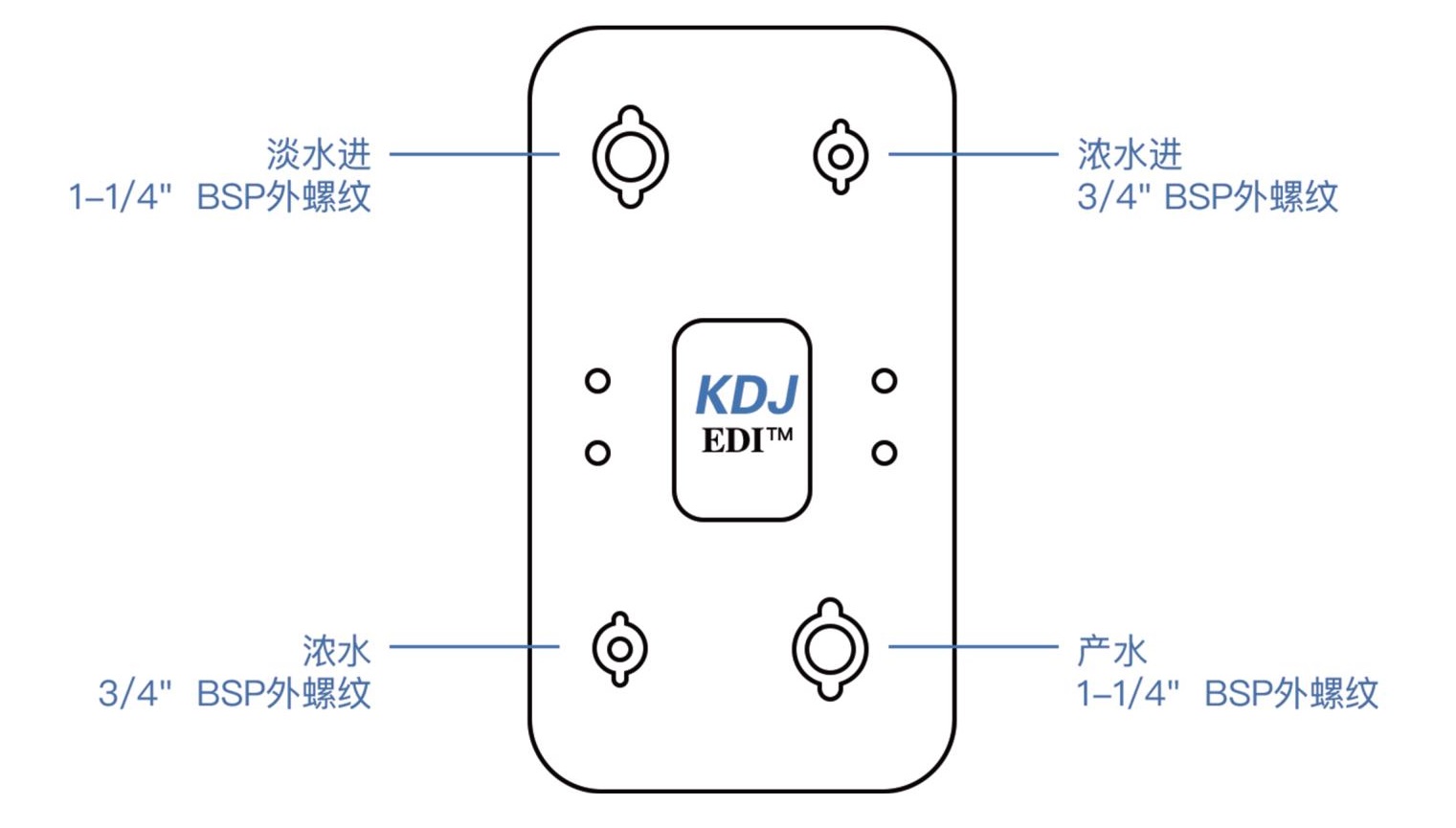

絕緣板和壓緊板：用于保持EDI模塊內部結構的穩定性和密封性。電源及水路連接：提供所需的電場并確保水流暢通無阻。
EDI電極：產生電場，推動離子在模塊內的遷移。
控制與監測系統：
EDI模塊通常配備有控制中心，用于自動或手動控制系統運行。儀表如壓力表、流量計、電導率儀表和電阻率儀表等，用于監測EDI模塊的運行狀態和出水水質。
再生機制：
在電場的作用下，水分子被分解成H+和OH-，這些離子對離子交換樹脂進行連續再生，確保樹脂保持良好的狀態。
上述概述是基于凱聚達EDI模塊的工作原理和結構提供的。如果需要特定型號EDI模塊內部結構圖，建議參考凱聚達EDI模塊技術手冊或聯系我們。
